山西法蘭介紹常見的十二種法蘭

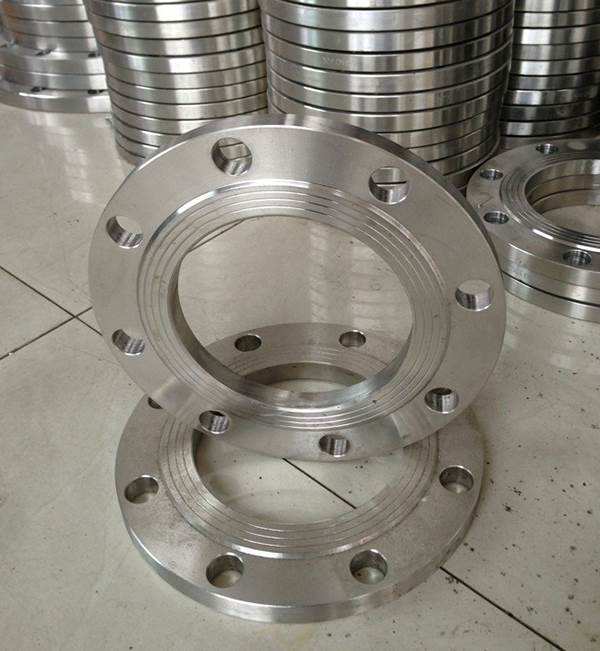

一、板式平焊法蘭
  板式平焊法蘭（化工標準HG20592、國家標準GB/T9119、機械JB/T81）：取材方便，制造簡單，成本低，使用廣泛；但剛性較差，因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。密封面型式有平面和突面。
  二、帶頸平焊法蘭
  帶頸平焊法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭之一。
帶頸平焊法蘭頸部高度較低，對法蘭的剛度、承載能力有所提高。與對焊法蘭相比，焊接工作量大，焊條耗量高，經不起高溫高壓及反復彎曲和溫度波動，但現場安裝較方便，可省略焊縫拍揉傷的工序。
  三、帶頸對焊法蘭
  帶頸平焊法蘭同板式平焊法蘭一樣也是將鋼管、管件等伸入法蘭內通過角焊縫與設備或管道連接的法蘭。
  帶頸平焊法蘭的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
  帶頸平焊法蘭的通徑范圍：DN10~DN600
  適用范圍：PN系列 PN2.5~PN40; Class系列Class150~Class1500
  法蘭材料：碳素鋼、珞鉬鋼、304、316、304L、316L、321、347、CF8C。
  制造工藝 ：鍛造。
  優點：帶頸平焊法蘭也屬于平焊法蘭，因為有個短頸，從而提高了法蘭的強度改善了法蘭的承載力度。所以可以用于更高壓力的管道上。
  缺點：較板式平焊法蘭而言造價更高，由于其形狀的特點在運輸途中更容易磕碰。
  四、整體法蘭
  整體法蘭是一種法蘭的連接方式。也是屬于帶頸對焊鋼制管法蘭的一種。材質有碳鋼、不銹鋼、合金鋼等。在國內各個標準之中，用IF來表示整體法蘭。多用于壓力較高的管道之中。生產工藝一般為鑄造。
  在法蘭類型中就是用一個“IF”來表示整體法蘭的類型。一般為突面（RF）,如果在易燃、易爆、高度和極度危害的使用工況之中，則可以選用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。
  五、承插焊法蘭
  承插焊法蘭是一端與鋼管焊接另一端用螺栓連接的的法蘭。
